Schéma serrure de porte pour comprendre chaque pièce
Par Clémence Tanneau 7 min de lecture
Sommaire de l'article
- Comment lire un schéma de serrure de porte ?
- Les éléments essentiels à repérer sur le schéma
- Quels sont les éléments qui composent une serrure de porte ?
- Le coffre de serrure et son rôle dans le mécanisme
- Quelle est la différence entre un cylindre et une serrure ?
- Le panneton, le pêne dormant et le pêne demi-tour
- La têtière, la gâche, le fouillot et le carré de poignée
- Comment fonctionne le mécanisme intérieur d’une serrure de porte ?
- Le fonctionnement de la serrure quand la clé tourne
- Utiliser un schéma de serrure de porte pour identifier une panne
- Pourquoi la clé tourne-t-elle sans ouvrir la porte ?
- Que faire quand le pêne ne rentre plus dans la gâche ?
- Comment savoir quelle pièce remplacer sur une serrure ?
« La norme NF EN 12209 encadre les serrures mécaniques et les gâches utilisées dans le bâtiment. »
Source technique, norme NF EN 12209 référencée par AFNOR.
Un schéma de serrure de porte permet de visualiser les pièces responsables de la fermeture. Il aide aussi à distinguer une panne du cylindre, du coffre ou de la gâche.
Cette lecture évite les remplacements inutiles. Elle facilite également les échanges avec un serrurier, surtout pendant un dépannage urgent.
Comment lire un schéma de serrure de porte ?
Un schéma présente généralement une serrure encastrée vue de face ou en coupe. Chaque flèche désigne une pièce précise.
La serrure encastrée se trouve dans une poche pratiquée dans l’épaisseur du vantail. Le schéma montre donc rarement toutes les pièces visibles.

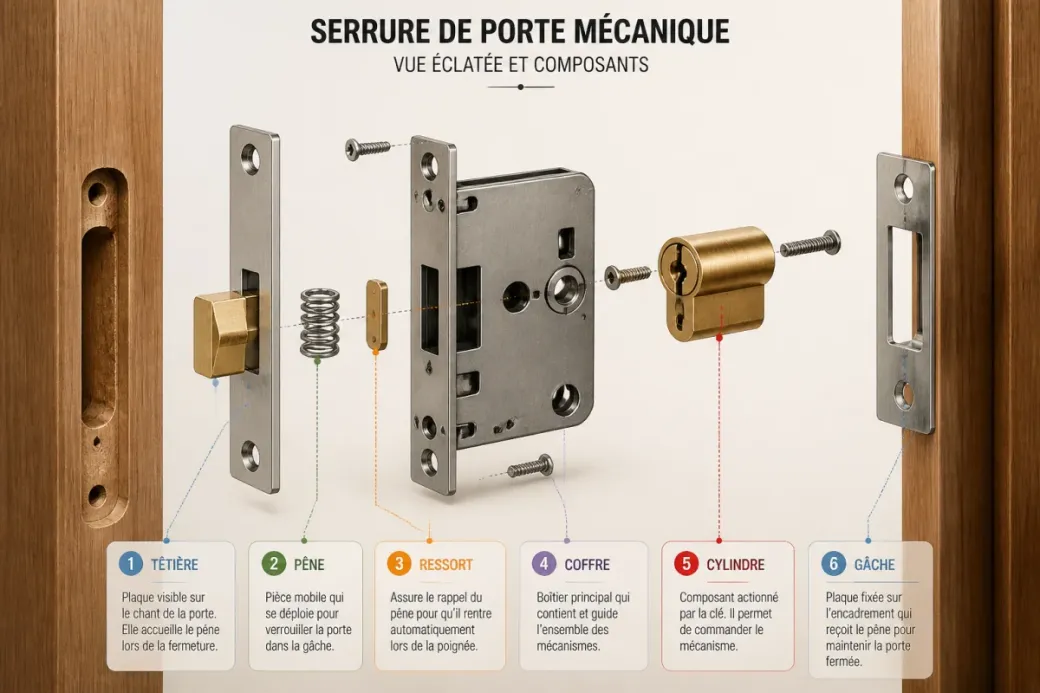

Les éléments essentiels à repérer sur le schéma
Commencez par localiser la têtière. Cette plaque métallique apparaît sur le chant de la porte.
Repérez ensuite les deux pênes. Le pêne demi-tour maintient la porte fermée. Le pêne dormant assure le verrouillage.
Le schéma indique aussi le coffre, le cylindre, le fouillot et la gâche. Ces éléments travaillent ensemble pendant chaque manœuvre.
- La têtière maintient le coffre dans la porte.
- Le coffre contient le mécanisme interne.
- Le cylindre reçoit la clé.
- Le fouillot reçoit le carré de poignée.
- La gâche reçoit les pênes dans le dormant.
Vérifiez toujours le sens de la vue. Une serrure dessinée côté intérieur peut inverser la position apparente de certaines pièces.
Un schéma fiable doit également préciser les dimensions principales. La profondeur du coffre, l’entraxe et la longueur de la têtière comptent.
Pour approfondir, comparez le dessin avec votre porte avant tout démontage.
Quels sont les éléments qui composent une serrure de porte ?
Une serrure comprend plusieurs pièces mécaniques. Leur forme et leur position varient selon le modèle de porte.
Le coffre de serrure et son rôle dans le mécanisme
Le coffre de serrure, aussi appelé boîtier, contient le mécanisme. Il prend généralement une forme rectangulaire.
Les fabricants utilisent principalement l’acier ou l’inox. Le coffre reste dissimulé dans le champ d’une porte encastrée.
Il contient le pêne demi-tour, le pêne dormant et le fouillot. Ses dimensions dépendent de l’épaisseur et du type de porte.
Une serrure à larder, à mortaiser ou à encastrer désigne le même principe d’installation. Le mécanisme disparaît dans le vantail.
Quelle est la différence entre un cylindre et une serrure ?
Le cylindre, ou barillet, reçoit la clé. La serrure désigne l’ensemble du mécanisme installé dans la porte.
Le cylindre comprend un rotor mobile et un stator fixe. La clé aligne les goupilles nécessaires à la rotation.
Cette rotation entraîne le panneton. Le panneton commande ensuite le pêne dormant.
Remplacer un cylindre ne signifie donc pas remplacer le coffre. Cette opération peut suffire après une perte de clés.
Le panneton, le pêne dormant et le pêne demi-tour
Le panneton, ou entraîneur, se trouve dans le cylindre. Il transmet le mouvement de la clé au mécanisme.
Le pêne dormant sort du coffre pendant le verrouillage. Il reste engagé dans la gâche jusqu’au retour de la clé.
Le pêne demi-tour possède généralement une face biseautée. Il entre dans la gâche lorsque la porte se ferme.
La poignée rétracte ce pêne sans utiliser la clé. Un ressort ramène ensuite la poignée et le pêne dans leur position initiale.
La têtière, la gâche, le fouillot et le carré de poignée
La gâche se fixe sur le dormant, face à la têtière. Elle reçoit les pênes pendant la fermeture.
Un défaut d’alignement entre la gâche et la têtière crée souvent une résistance. Le vantail peut aussi frotter contre le dormant.
Le fouillot est un orifice carré traversant le coffre. Il reçoit le carré métallique de la poignée.
Le carré relie les deux béquilles. Il mesure généralement 7 millimètres en France, contre 8 millimètres selon la norme européenne.
| Pièce | Fonction | Symptôme possible |
|---|---|---|
| Cylindre | Commande le verrouillage avec la clé | Clé dure ou impossible à tourner |
| Panneton | Transmet la rotation au pêne | Clé tourne sans action |
| Pêne demi-tour | Maintient la porte fermée | Porte qui ne tient plus fermée |
| Pêne dormant | Verrouille la porte | Verrouillage incomplet |
| Gâche | Reçoit les pênes | Fermeture qui accroche |
Un relevé précis de ces pièces aide à préparer une intervention adaptée. Approfondissez ensuite les dimensions avant tout achat.
Comment fonctionne le mécanisme intérieur d’une serrure de porte ?
Le mécanisme transforme un mouvement de clé ou de poignée en déplacement des pênes.
Le fonctionnement de la serrure quand la clé tourne
La clé entre dans le rotor du cylindre. Les goupilles s’alignent si la clé correspond au cylindre.
Le rotor peut alors tourner dans le stator. Le panneton transmet cette rotation au mécanisme du coffre.
Le pêne dormant sort ou rentre selon le sens de rotation. Une serrure multipoints transmet aussi le mouvement à plusieurs points.
La poignée fonctionne séparément pour le pêne demi-tour. Son abaissement fait tourner le fouillot et comprime le ressort.
Une résistance anormale peut venir du cylindre. Elle peut aussi venir d’un pêne sous contrainte dans une gâche mal alignée.
Un schéma en coupe permet de différencier ces deux causes. Examinez le mouvement sans forcer la clé.
Utiliser un schéma de serrure de porte pour identifier une panne
Un schéma transforme un symptôme général en zone de recherche. Il ne remplace toutefois pas un diagnostic lorsque la porte reste bloquée.
Pourquoi la clé tourne-t-elle sans ouvrir la porte ?
Une clé qui tourne dans le vide peut signaler un panneton défectueux. Le cylindre peut aussi avoir perdu sa liaison avec le coffre.
Le mécanisme interne peut également présenter une pièce cassée ou déplacée. Un pêne bloqué dans la gâche produit parfois le même ressenti.
Testez la clé porte ouverte, sans exercer de pression sur le vantail. Si le problème disparaît, l’alignement devient suspect.
Si la clé tourne toujours sans mouvement du pêne, le cylindre ou le coffre mérite un contrôle. Évitez le démontage lorsque la porte reste verrouillée.
Que faire quand le pêne ne rentre plus dans la gâche ?
Vérifiez d’abord l’alignement entre la têtière et la gâche. Un affaissement du vantail peut déplacer les points de fermeture.
Observez les traces de frottement sur la gâche. Elles indiquent souvent un contact anormal avec le pêne.
La poignée peut aussi manquer de rappel. Un ressort cassé ou grippé empêche le pêne demi-tour de revenir correctement.
Ne limez pas immédiatement la gâche. Cette modification masque parfois un problème de paumelles, de vantail ou de coffre.

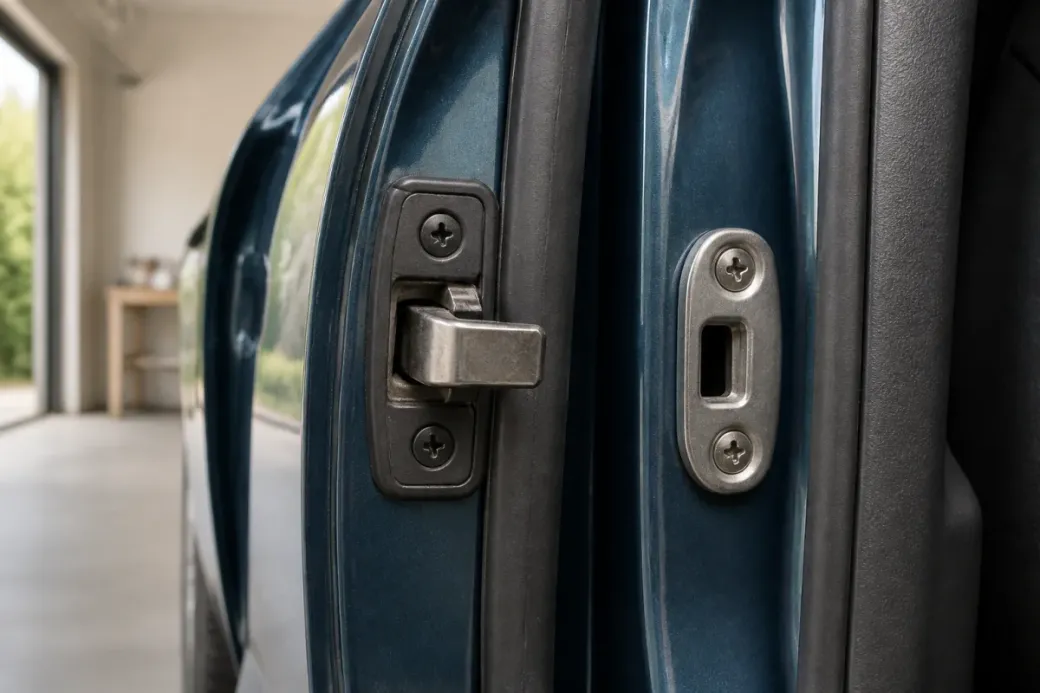

Un témoignage publié sur type911.org décrit un ergot sorti de son logement. Le nettoyage et la remise en place ont rétabli le fonctionnement.
Cette expérience concerne une serrure automobile. Elle rappelle néanmoins l’intérêt d’identifier la pièce avant toute réparation.
Pour une porte d’habitation bloquée, faites contrôler le mécanisme avant d’aggraver la panne.
Comment savoir quelle pièce remplacer sur une serrure ?
Le remplacement dépend du symptôme, des mesures et de l’état général de la porte. Une pièce compatible ne suffit pas toujours.
Pour un cylindre, relevez la longueur de chaque côté depuis la vis centrale. Vérifiez aussi le profil, le type de clé et la fonction souhaitée.
Pour un coffre, mesurez la profondeur, la largeur, l’entraxe et la longueur de la têtière. Contrôlez également la position du pêne.
Le sens d’ouverture peut influencer la compatibilité. La poignée, le carré et la gâche doivent aussi correspondre.
- Clé difficile, contrôlez d’abord le cylindre et l’alignement.
- Poignée molle, examinez le carré, le fouillot et le ressort.
- Pêne immobile, inspectez le coffre sans forcer.
- Porte qui frotte, vérifiez le dormant et les paumelles.
- Verrouillage impossible, comparez le pêne et la gâche.
Une sélection commerciale recensait 2 958 offres de quincaillerie. Les prix variaient de 0,74 euro à 1 380,42 euros.
Cette amplitude montre pourquoi une référence précise compte. Le prix seul ne permet pas de choisir une serrure adaptée.
Le remplacement d’un cylindre reste accessible dans certains cas. Un blocage, une pièce tordue ou un défaut d’alignement justifie toutefois un serrurier.
Préparez une photo de la têtière, du cylindre et de la gâche. Ajoutez les dimensions relevées et décrivez le symptôme exact.
Ces informations permettent de cibler l’intervention et d’éviter un remplacement complet inutile. Approfondissez le diagnostic avant toute commande de pièce.
Vos questions
Quels éléments repérer sur un schéma serrure porte ?
Les principaux éléments sont la têtière, le coffre, le cylindre, le fouillot, les pênes et la gâche. La têtière maintient le coffre, le cylindre reçoit la clé et la gâche reçoit les pênes dans le dormant.
Quelle différence existe entre un cylindre et une serrure ?
Le cylindre, aussi appelé barillet, reçoit la clé et commande le mécanisme par son panneton. La serrure désigne l’ensemble du mécanisme installé dans la porte, notamment le coffre, les pênes et le fouillot.
Pourquoi une clé peut-elle tourner sans ouvrir la porte ?
Une clé qui tourne dans le vide peut signaler un panneton défectueux ou une liaison rompue entre le cylindre et le coffre. Une pièce interne cassée ou un pêne bloqué dans la gâche peuvent aussi produire ce symptôme.
Que vérifier avant de remplacer une serrure ?
Comparez le schéma avec la porte et relevez la profondeur du coffre, l’entraxe et la longueur de la têtière. Vérifiez également si le problème vient du cylindre, du mécanisme ou d’un défaut d’alignement avec la gâche.
